Vodič za nabavu: Prilagođene veličine ljestvi za pomorski kabel – Kako odabrati dimenzije na temelju opterećenja, raspona i korozivnog okruženja

U pomorskim i offshore aplikacijama, upravljanje električnim kabelima kritičan je aspekt pouzdanosti i sigurnosti sustava. Odabir ispravnog veličine brodskih ljestvi za kabele osigurava odgovarajuću potporu za kabele, odgovarajuću ventilaciju i dugoročnu izvedbu u teškim uvjetima. Ovaj vodič istražuje kako odabrati pravu veličinu ljestve za kabel na brodu ili platformi na moru na temelju opterećenja, raspona i korozivnih uvjeta, s detaljnim uvidima i praktičnim koracima.

Pomorski ljestvičasti nosač kabela male visine za brodsku platformu za bušenje na moru

1. Uvod

Pomorska plovila i offshore instalacije suočavaju se s jedinstvenim izazovima: teški snopovi kabela, dugi rasponi bez potpore, zrak pun soli, vibracije i ograničeni prostor. Određivanje ispravne veličine ljestava—a ne samo standardnih veličina—može uštedjeti preradu, poboljšati sigurnost i optimizirati troškove. To je osobito istinito kada se bavite nabavom prilagođenih rješenja usklađenih sa specifičnim zahtjevima projekta.

2. Razumijevanje ključnih dimenzija i parametara Brodske kabelske ljestve

2.1 Širina, visina i razmak prečki – što su oni i zašto su važni

• Širina se odnosi na unutarnju svijetlu dimenziju između bočnih tračnica; mora se prilagoditi ukupnoj površini poprečnog presjeka ili zbroju promjera kabela.
• Visina bočnih tračnica (dubina tračnice) utječe na strukturnu krutost i progib pod opterećenjem.
• Razmak prečki utječe na to kako se kabeli oslanjaju na ljestve, kako su vezani i na ventilaciju; npr. tipične vrijednosti razmaka prečki uključuju 150 mm, 300 mm ili 450 mm u mnogim instalacijama.

2.2 Raspon nosača i nosivost – kako raspon utječe na čvrstoću i nosivost

• Raspon nosača je udaljenost između nosača (konzola, vješalica); veći rasponi znače veći moment savijanja i povećani otklon i naprezanje.
• Na nosivost (jednolika i koncentrirana opterećenja) značajno utječe raspon: ista širina ljestava može nositi manje opterećenja kada se raspon povećava.

2.3 Materijali i okolina korozije – kako izloženost moru utječe na odluke o veličini/materijalu

• U pomorskom ili pučinskom okruženju ljestve moraju biti otporne na slanu prskalicu, vlagu, vibracije i ponekad izloženost vatri.
• Izbor materijala—kao što je vruće pocinčani čelik, nehrđajući čelik ili aluminij—utječe i na otpornost na koroziju i na strukturna svojstva.
• Ljestve dimenzionirane samo prema opterećenju i rasponu bez obzira na okoliš mogu prerano otkazati zbog korozije ili degradacije materijala.

3. Kako koristiti tablicu veličina i tablicu opterećenja za brodske kabelske ljestve

3.1 Primjer dijagrama širine i raspona za upotrebu na brodu ( tablica veličina brodskih ljestvi za kabele za instalacije na brodu )

Ispod je pojednostavljena tablica primjera. Naravno, trebali biste se obratiti proizvođaču za detaljne dijagrame raspona opterećenja.

Napomena: Ove vrijednosti su ilustrativne. Vaše stvarne prilagođene ljestve mogu se razlikovati. Mnogi proizvođači navode širine od 100 mm do 900 mm u pomorskom standardu.

3.2 Usporedba standardnih i prilagođenih širina i razmaka prečki ( specifikacija širine i razmaka prečki po narudžbi za brodske kabele )

Standardne širine mogu se ponuditi već gotove (npr. 150, 300, 450, 600 mm), dok vam prilagođene širine omogućuju optimizaciju prostora, težine i cijene. Razmak prečki također može biti standardan (npr. 300 mm) ili promijenjen za posebno usmjeravanje kabela.

3.3 Kapacitet opterećenja u odnosu na raspon – odabir na temelju stvarne težine kabela ( kako odabrati raspon i nosivost brodskih ljestvi za kabele )

Morate izračunati ukupnu težinu kabela (uključujući buduću ekspanziju), zatim osigurati širinu ljestava, raspon i materijal koji podržavaju to opterećenje s prihvatljivim otklonom. Na primjer, ljestve s rasponom od 3 m mogu nositi samo 250 kg/m, dok iste ljestve s rasponom od 1,5 m mogu nositi 400 kg/m.

4. Razmatranja dizajna otpornog na koroziju za pomorske kabelske ljestve

4.1 Odabir materijala u morskim uvjetima ( Vodič za dimenzioniranje pomorskih kabelskih ljestvi otpornih na koroziju za upotrebu na moru )

• Vruće pocinčani čelik: naširoko korišten, isplativ, dobra zaštita od korozije ako se pravilno održava.
• Nehrđajući čelik (npr. 316): veća otpornost na solnu prskalicu, rupičastu i pukotinsku koroziju—idealno tamo gdje je održavanje teško.
• Aluminijska legura: manja težina, dobra otpornost na koroziju u mnogim morskim atmosferama—prikladna tamo gdje je težina kritična.

4.2 Čimbenici okoliša (slani sprej, vlaga, vibracije) i kako oni utječu na veličinu i potpore

• Slani sprej ubrzava koroziju premaza i s vremenom može smanjiti učinkovit strukturni kapacitet.
• Vibracije na brodu ili offshore platformi mogu uzrokovati zamor ljestava ili nosača - stoga inzistirajte na podacima proizvođača o zamoru ili većem faktoru sigurnosti.
• Oscilacije temperature i pomicanje trupa mogu uzrokovati širenje/stezanje—dizajn raspona i potpore mora uzeti u obzir pomicanje i osigurati minimalna dodatna naprezanja.

5. Kontrolni popis za nabavu korak po korak za prilagođene veličine ljestvi za brodske kabele

5.1 Definirajte opterećenje i grupiranje kabela

• Navedite sve kabele, njihovu težinu po metru (ili procjenu).
• Uključi buduće proširenje ako je predviđeno.
• Zbrojite ukupno opterećenje (kg/m) preko planirane duljine ljestava.

5.2 Odredite raspon i razmak nosača

• Pregledajte nosače broda/konstrukcije, točke vješanja, prepreke.
• Kraći rasponi = veći kapacitet; odlučiti o realnim intervalima podrške.

5.3 Odaberite širinu, visinu, razmak prečki

• Osigurajte da širina ljestvi odgovara svim kabelima (pogledajte tablicu u 3.1).
• Odaberite razmak prečki koji odgovara promjeru kabela i potrebama pričvršćivanja.
• Provjerite visinu bočne šine dovoljnu za dubinu kabela.

5.4 Odaberite materijal/završnu obradu i zaštitu od korozije

• Odaberite materijal na temelju korozivnog okruženja (vidi odjeljak 4.1).
• Osigurajte da završna obrada/premaz zadovoljava klasifikaciju broda ili standard za pučinu.

5.5 Provjerite podatke proizvođača o opterećenju/progibu i osigurajte sukladnost

• Zatražite detaljne tablice opterećenja: raspon naspram opterećenja naspram progiba.
• Uvjerite se da su granice otklona prihvatljive (na primjer ≤L/100 za sustave ljestava).
• Provjerite relevantne standarde (npr. EN61537) i certifikat treće strane ako je potrebno.

6. Zašto odabrati našu tvrtku za prilagođena rješenja za brodske kabelske ljestve

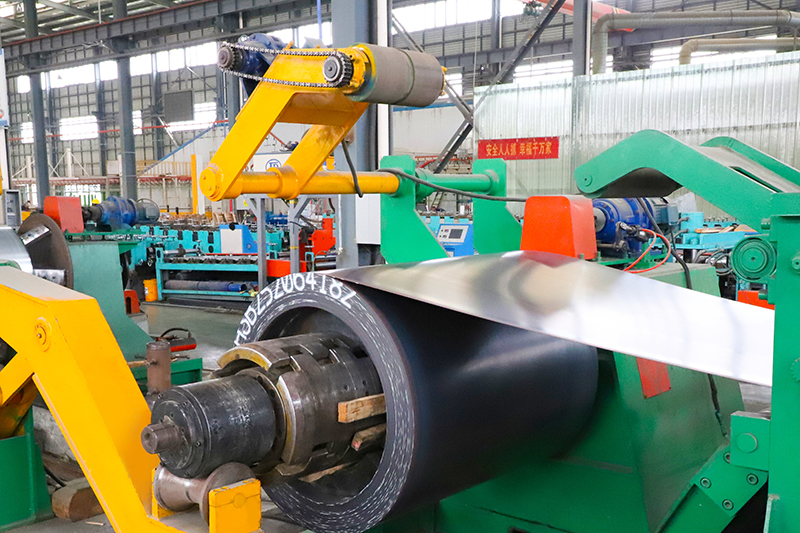

Jiangsu Youming GroupCo., Ltd. osnovana je 2015. godine i nalazi se u industrijskom parku Taidong, grad Shiyuan, grad Dongtai. To je visokotehnološko poduzeće specijalizirano za istraživanje i razvoj te proizvodnju kabelskih polica. S registriranim kapitalom od 50 milijuna RMB, koji pokriva 60 hektara i proizvodnom radionicom od preko 26.000 m², njegov godišnji proizvodni kapacitet prelazi 30.000 tona. Tvrtka je opremljena potpuno automatskim proizvodnim linijama—uključujući uzdužno i poprečno rezanje, automatsko oblikovanje, zavarivanje, zakivanje, lasersko rezanje i CNC revolversko probijanje te automatsko prskanje. Asortiman proizvoda uključuje serije od nehrđajućeg čelika, aluminijske legure, vruće pocinčane i praškasto obložene/vatrootporne, u obliku korita, ljestava, perforiranih i mrežastih. Proizvodi se široko koriste u infrastrukturi, transportu, komunikacijama, energiji (uključujući vjetar, fotonaponsku i toplinsku energiju), strojevima, metalurgiji, brodarstvu, kemijskoj, farmaceutskoj, prehrambenoj i drugim područjima. S vlastitim centrom za testiranje i potpunom inspekcijom kvalitete od sirovina do isporuke, tvrtka osigurava da kvaliteta proizvoda dosegne visoku industrijsku razinu. Ima više od 150 kvalificiranih zaposlenika (uključujući više od 50 članova tehničke okosnice), s posvećenim timom za dizajn & istraživanje i razvoj, naprednim upravljanjem poduzećem i učinkovitim prodajnim timom. Tvrtka posjeduje certifikate ISO9001:2015, ISO14001:2015 i ISO45001:2018 kao i certifikat EUCE, višestruka nezavisna prava intelektualnog vlasništva i patente te zauzima vodeću poziciju u tehnološkim inovacijama u industriji.

Za klijente koji traže prilagođeno dimenzioniranje bez konopa, prilagođene tablice opterećenja/progiba i potpune opcije materijala/završne obrade za teške morske uvjete, nudimo usluge na jednom mjestu od specifikacije, proizvodnje do isporuke i osiguravamo potpunu tehničku dokumentaciju.

7. Zaključak

Odabir ispravnog veličine brodskih ljestvi za kabele uključuje više od odabira nazivne širine. Morate procijeniti stvarno opterećenje kabela, raspon nosača, razmak prečki, materijal i uvjete okoline. Slijedeći strukturirani pristup i provjeravajući podatke proizvođača, možete odrediti ljestvičasto rješenje koje osigurava dugoročne performanse, sigurnost i vrijednost. S pravim partnerom možete postići prilagođenu veličinu, prilagođenu završnu obradu i potpunu usklađenost s pomorskim standardima.

8. FAQ

• P1: Koja je tipična standardna širina za brodske ljestve za kabele?
  A1: Standardne širine često uključuju 150 mm, 300 mm, 450 mm i 600 mm, ali prilagođene širine do 900 mm ili više mogu biti dostupne.
• Q2: Kako mogu odrediti točan raspon potpore za ljestve za kabele na brodu?
  A2: Trebali biste pregledati razmak vješalica/nosača u dizajnu svoje posude, zatim pogledati tablicu raspona-na-opterećenja proizvođača i odabrati raspon koji osigurava da vaša ukupna težina kabela ne prelazi dopušteno opterećenje pri tom rasponu.
• Q3: Utječe li korozija na dimenzioniranje ljestvi za kabele?
  A3: Da. U morskom okruženju korozija može smanjiti strukturni integritet, što znači da ćete možda trebati deblje bočne ograde, kraće raspone ili veće sigurnosne faktore prilikom određivanja veličine, materijala i završne obrade. Odjeljak 4 pokriva ovo.
• Q4: Mogu li kombinirati standardne širine ljestvi i prilagođene širine u istoj instalaciji?
  A4: Moguće je, ali širine miješanja mogu zakomplicirati izračune razmaka nosača i opterećenja. Iz perspektive nabave i instalacije bolje je standardizirati veličinu gdje je to moguće ili se posavjetovati s dobavljačem o kompatibilnosti.
• Q5: Koju dokumentaciju trebam zatražiti od svog dobavljača ljestava?
  A5: Trebali biste od dobavljača zatražiti tablice opterećenja/progiba za predloženi raspon i širinu, certifikaciju materijala, specifikaciju zaštite od korozije, sukladnost s relevantnim standardima (npr. EN61537) i dokaze o kontroli kvalitete i sljedivosti.
