Procjena nosivosti i sigurnosnih faktora sustava nosača kabela

Za velike infrastrukturne, energetske i industrijske projekte, stabilnost sustava za upravljanje kabelima nije predmet pregovaranja. ** Trough Cable Tray ** naširoko je odabran zbog svog potpunog dizajna koji štiti osjetljive kabele od prašine i vanjskih elemenata. Međutim, sigurnost projekta uvelike se oslanja na pedantnu inženjersku procjenu strukturnih ograničenja ladice. B2B nabava mora zahtijevati usklađenost sa standardima **Ispitivanje opterećenja nosača kabela** i potvrditi izračunati **Maksimalni raspon nosača kabela** na temelju stvarnog opterećenja. Jiangsu Youming Group Co., Ltd., specijalizirano, inovativno visokotehnološko poduzeće u proizvodnji kabelskih polica, nudi provjerene proizvode od nehrđajućeg čelika, aluminijskih legura i pocinčanih serija, uz podršku našeg internog centra za testiranje i naprednih automatiziranih proizvodnih linija.

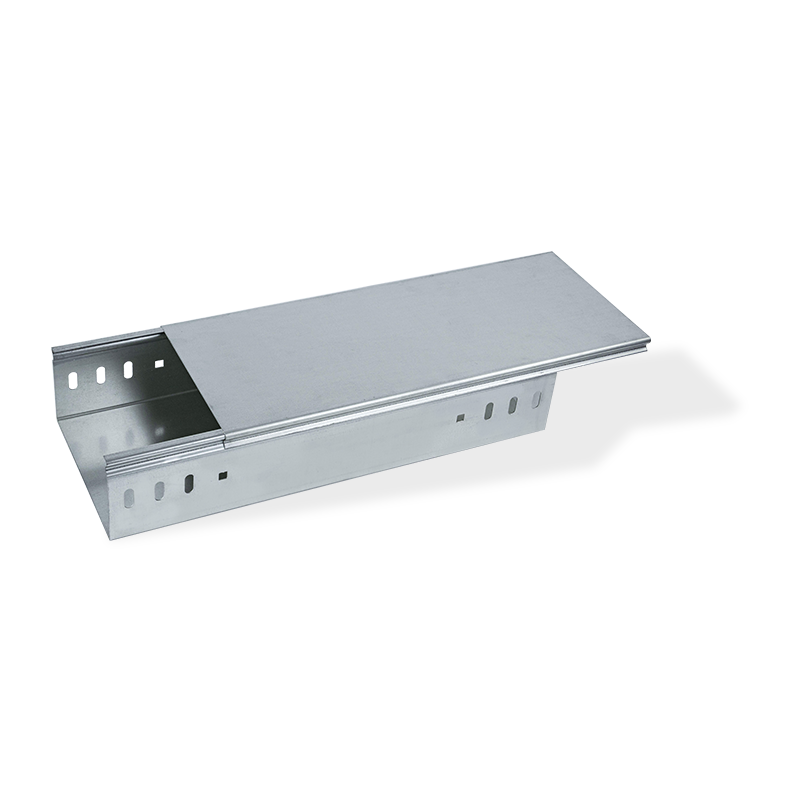

Pocinčani čelični nosač kabelskih kanala s poklopcem

Tumačenje nosivosti i standarda ispitivanja

Sigurnost u upravljanju kabelima je funkcija testiranih ograničenja i utvrđenih faktora sigurnosti.

Razumijevanje Ispitivanje opterećenja nosača kabela standardima

Kapacitet opterećenja mora se provjeriti putem kontroliranih postupaka **Kroz ispitivanje opterećenja nosača kabela**, obično slijedeći industrijske specifikacije kao što je NEMA VE 1. Ovi testovi podvrgavaju sustav nosača izračunatim opterećenjima u određenom rasponu do kvara. Objavljeno sigurno radno opterećenje dobiva se dijeljenjem konačnog opterećenja kvara s propisanim faktorom sigurnosti (često 1,5). Ovo osigurava da instalirani sustav ima značajnu zaštitu od neočekivanih povećanja težine ili stresa iz okoline. Nabava uvijek treba tražiti kopije ovih ovjerenih izvješća o ispitivanju.

Međudjelovanje opterećenja vs. Maksimalni raspon za korito kabelske police

Odnos između primijenjenog ravnomjerno raspodijeljenog opterećenja (UDL) i **Maksimalnog raspona za korito kabelske police** je obrnut i kritično ovisi o dimenzijama poprečnog presjeka police i debljini (promjeru) metala. Širi nosač ili tanji kalibar zahtijevat će kraći **Maksimalni raspon za koritasti nosač kabela** za isto opterećenje, ili obrnuto, veći kalibar će omogućiti duži raspon. Nepoštivanje ovih tablica koje je odredio proizvođač temeljenih na rezultatima **Ispitivanja opterećenja nosača kabela** može dovesti do trajne deformacije ili kolapsa konstrukcije.

Usporedba: debljina ladice u odnosu na maksimalni raspon i nosivost (primjer podataka):

Kontrola otklona i integritet sustava

Osim strukturalnog kvara, kontrola pomicanja ključna je za dugovječnost kabela i poravnanje sustava.

Upravljanje Progib kabelske police granice

Dok nosivost rješava katastrofalne kvarove, **Progib kabelske police** ograničava funkcionalni integritet rješavanja problema. Pretjerano okomito progib ne samo da se čini neprofesionalnim, već može dovesti do nepotrebnog opterećenja samih kabela, potencijalno oštećujući optička vlakna ili uzrokujući degradaciju izolacije tijekom desetljeća rada. Najbolja industrijska praksa često ograničava **Progib kabelske police** na duljinu raspona podijeljenu s 240 (L/240). Postizanje ovog niskog otklona zahtijeva pažljivo pridržavanje tablica **Maksimalnog raspona za kabelske police** koje daje proizvođač.

Utjecaj od Omjer punjenja kabela za ugradnju korita na opterećenje

Inženjeri moraju točno odrediti ukupnu težinu na nosaču, uzimajući u obzir **Omjer punjenja kabela za ugradnju u korito**. *Omjer punjenja* (postotak površine poprečnog presjeka police koju zauzimaju kabeli) kritičan je za određivanje toplinske izvedbe, ali *stvarna težina kabela* određuje strukturalno opterećenje. Zanemarivanje potencijalnih budućih potreba za kapacitetom ili netočna procjena gustoće različitih energetskih i komunikacijskih kabela može dovesti do nedovoljnih specifikacija **Trough Cable Tray** i preranog kvara.

Materijal i faktori proizvodnje

Izbor materijala i dosljednost proizvodnje jamstvo su dugoročne učinkovitosti.

Tehničke prednosti od Kabelska polica od nehrđajućeg čelika specifikacije

Za okruženja izložena visokoj vlažnosti, korozivnim kemikalijama (npr. farmaceutskim, petrokemijskim) ili ekstremnim temperaturama, pocinčani čelik nije dovoljan. Specifikacije **utočnog nosača kabela od nehrđajućeg čelika** (obično koriste stupnjeve 304 ili 316) nude vrhunsku otpornost na koroziju i povećanu granicu razvlačenja. Dok je početni trošak veći, produženi radni vijek i smanjenje troškova održavanja čine sustave **od nehrđajućeg čelika s nosačima kabela** dugoročno najekonomičnijim izborom u ovim zahtjevnim sektorima.

Preciznost izrade i konstrukcijska pouzdanost

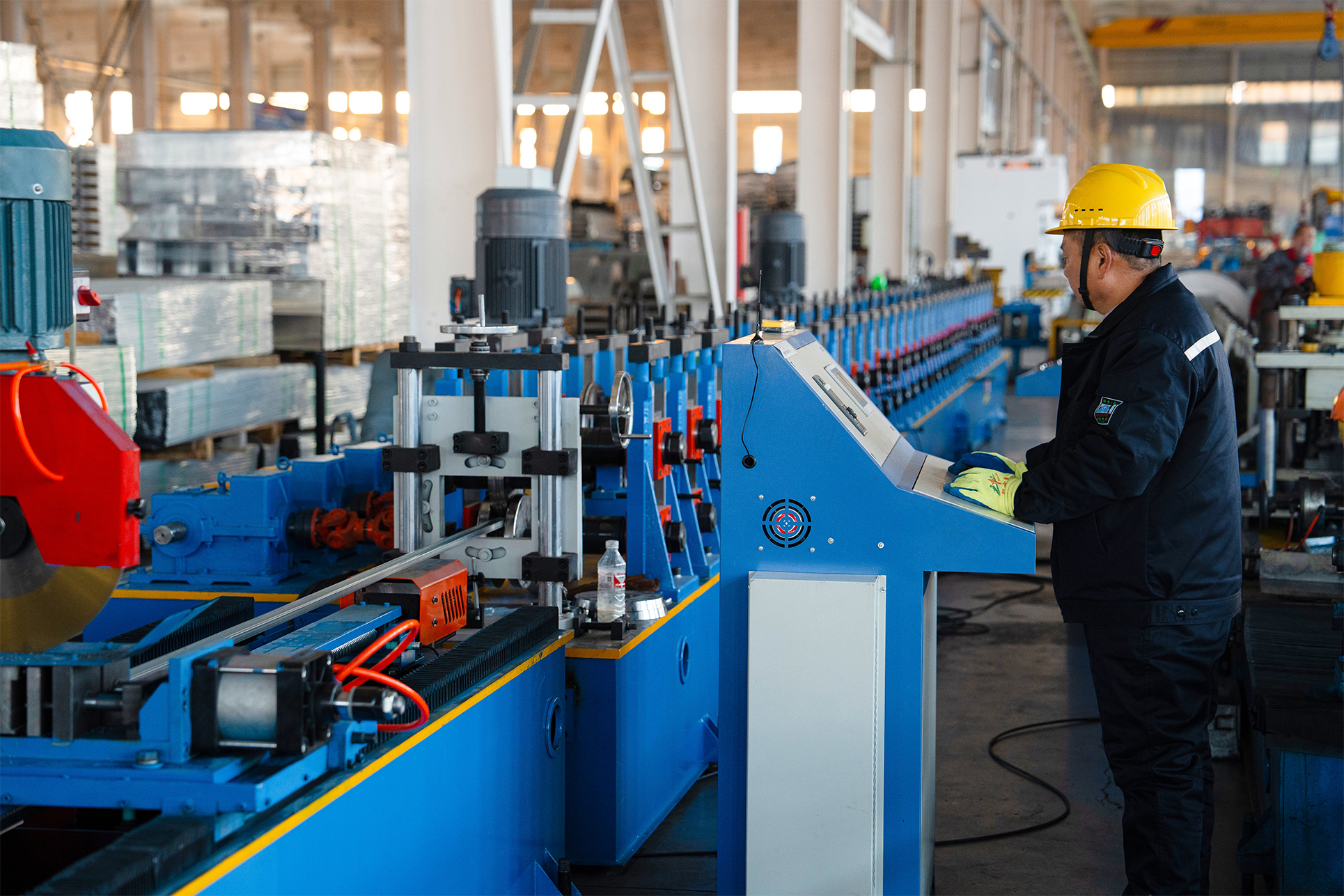

Preciznost oblika ladice - njena širina, dubina i cjelovitost prirubnice - je ključna. Potpuno automatizirane proizvodne linije Jiangsu Youming Groupa, uključujući lasersko rezanje i CNC probijanje, osiguravaju da je geometrija ladice dosljedna u svakom segmentu. Ova preciznost je od vitalnog značaja jer se proračuni nosivosti i rezultati **Ispitivanja opterećenja nosača kabela** temelje na točnim, provjerenim svojstvima poprečnog presjeka. Svako odstupanje u proizvodnom procesu može ugroziti izračunati **Maksimalni raspon za kabelske police**.

Zaključak

Nabava i ugradnja sustava **Trough Cable Tray** zahtijeva usredotočenost inženjera na strukturalni integritet. Uspjeh projekta zahtijeva marljivo uspoređivanje **Maksimalnog raspona za udubljenje kabelske police** s projektiranim opterećenjem, poštivanje strogih ograničenja **Progiba udubljenja kabelske police** i osiguravanje da **Omjer punjenja kabela za ugradnju udubljenja** točno odražava ukupnu težinu. Bilo da odaberete standardne pocinčane ili specijalizirane materijale **od nehrđajućeg čelika za kabelske police**, ključno je oslanjanje na proizvode provjerene strogim **testiranjem opterećenja kroz kabelske police**. Jiangsu Youming Group Co., Ltd., sa svojim certificiranim proizvodnim procesima i centrom za testiranje, visoko je kvalitetan partner za pružanje pouzdanih rješenja za kabelske police za najzahtjevnije projekte u svijetu.

Često postavljana pitanja (FAQ)

• Koji je tipični faktor sigurnosti koji se koristi u **Ispitivanju opterećenja kroz nosač kabela**? Industrijski standardi općenito nalažu minimalni faktor sigurnosti od 1,5. To znači da krajnje opterećenje pri kvaru **Trough Cable Tray** mora biti najmanje 1,5 puta veće od objavljenog sigurnog radnog opterećenja.
• Kako **Omjer punjenja kabela za ugradnju u korito** utječe na učinak hlađenja nosača? Iako omjer punjenja ne utječe izravno na konstrukcijski kapacitet nosača **Kroz ispitivanje opterećenja nosača kabela**, visok omjer punjenja (npr. iznad 40%) ograničava cirkulaciju zraka, što dovodi do nakupljanja topline i potrebe za smanjenjem struje sadržanih energetskih kabela.
• Koja je primarna tehnička prednost korištenja **Kabelske police od nehrđajućeg čelika** u odnosu na vruće pocinčani čelik? Primarna prednost je znatno superiorna dugotrajna otpornost na koroziju. Vruće pocinčana prevlaka s vremenom se razgrađuje, osobito u kiselim ili obalnim okruženjima, dok sloj pasivnog oksida na **Kabelskom nosaču od nehrđajućeg čelika** pruža stalnu, vrhunsku zaštitu.
• Može li se **Maksimalni raspon koritaste police za kabele** povećati ojačanjem dna? Da. Proizvođači često mogu povećati **Maksimalni raspon za udubljenu kabelsku policu** ugradnjom uzdužnih ukrućenja ili prirubnica za teške uvjete rada, učinkovito povećavajući moment tromosti poprečnog presjeka, što je primarno strukturno svojstvo koje upravlja rasponom i **progibom udubljene kabelske police**.
• Kako voditelj projekta provjerava tvrdnju o **Progibu nosača kabela**? Voditelj projekta trebao bi zatražiti tablice opterećenja proizvođača, koje obično navode izračunati otklon na sredini raspona za navedeno opterećenje. Ovaj otklon treba potvrditi u odnosu na ograničenje navedeno u projektu (npr. L/240).
