Završna šalica nosača kabela s vlaknima dobavljač
Dom / Proizvodi / Fiber kabelska polica/optička kabelska polica / Završna šalica nosača kabela s vlaknima
Proizvod
Javite nam se

Ako trebate bilo kakvu pomoć, slobodno nas kontaktirajte

  • Završna šalica nosača kabela s vlaknima
  • Završna šalica nosača kabela s vlaknima

Završna šalica nosača kabela s vlaknima

pitati
Prethodna stranica：Kabelska polica od žutih vlakana, plastična pvc staza za vođenje kabela od optičkih vlakanaSljedeći：Nema sljedećeg proizvoda
Uvod u proizvod

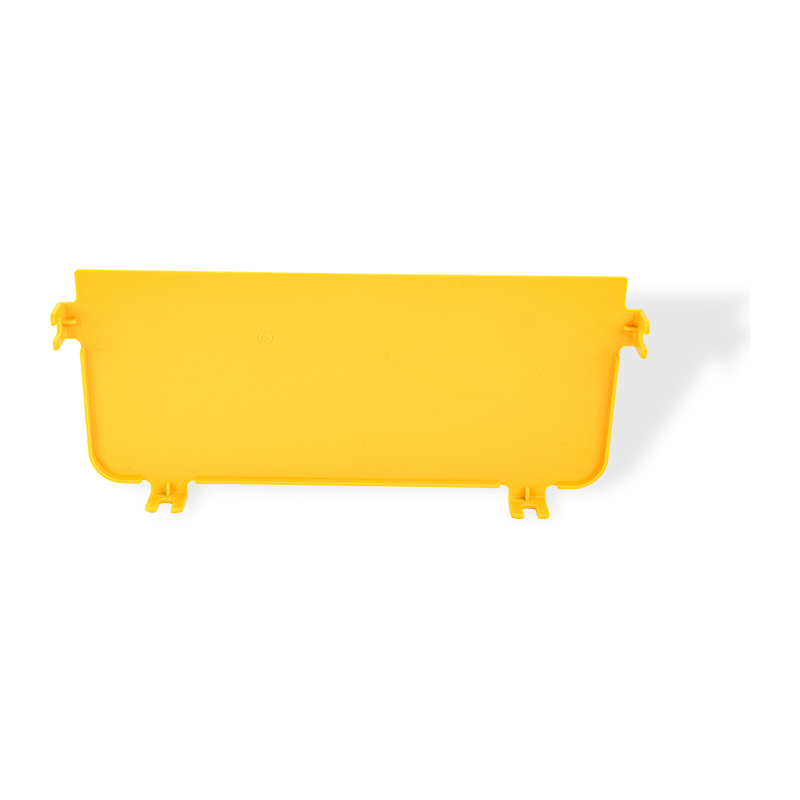

Završna čašica nosača optičkih kabela ključni je dodatak u sustavu korita za optičke kabele. Izrađen je od ABS materijala koji usporava plamen kako bi se osigurala sigurnost i stabilnost. Ova pregrada ulaza izvrsno je dizajnirana za savršeno zatvaranje kraja žlijeba optičkog vlakna, učinkovito sprječava ulazak prašine i krhotina i štiti optičko vlakno od slučajnog oštećenja. Njegova otpornost na plamen zadovoljava standard UL94 FV-0 te je siguran i pouzdan. Pregrada priključka se lako postavlja i ima jaku kompatibilnost. Pogodan je za različite sustave korita s optičkim vlaknima. Njegova glatka površina i uredan izgled ne samo da poboljšavaju ukupnu estetiku, već i učinkovito vode liniju optičkih vlakana kako bi se osigurao gladak i učinkovit prijenos podataka. Bilo da se radi o novom ili proširenom podatkovnom centru, port baffle je neizostavan i visokokvalitetan izbor.

Završna čašica nosača optičkih kabela

Klasifikacija proizvoda: nosač optičkog kabela

Pregled proizvoda

Završna čašica nosača optičkih kabela završni je dodatak instaliran na otvorenim krajevima nosača optičkih kabela. Stvara 封闭 barijeru koja sprječava nakupljanje krhotina, fizički kontakt s završecima kabela i slučajno pomicanje optičkih kabela. Proizvedena od čelika s elektrostatičkim premazom u prahu, završna šalica odgovara standardnim dimenzijama ladice (širine od 100 mm do 600 mm). Komponenta ima unaprijed izbušene rupe za montažu poravnate s prečkama ladica i glatki zaobljeni rubni profil koji eliminira oštre kutove. Kada je ugrađena, završna čašica održava usklađenost radijusa savijanja za optička vlakna koja izlaze ili završavaju na krajnjim točkama ladice. Njegov dizajn integrira se s ravnim dijelovima, okomitim zavojima ili vodoravnim koljenima kako bi se osigurala dosljedna zaštita kabela preko cijelog puta upravljanja kabelom.

Osnovne prednosti

  • Kompatibilnost dimenzija sa standardnim širinama nosača optičkih kabela (100 mm, 150 mm, 200 mm, 300 mm, 400 mm, 500 mm, 600 mm).
  • Podloga od pocinčanog čelika debljine 0,8 mm do 1,5 mm s premazom od poliestera otpornog na koroziju (80-100 mikrona).
  • Montaža bez upotrebe alata na ladice s prečkama s prorezima; dostupno pričvršćivanje vijcima za okruženja s visokim vibracijama.
  • Zaobljeni rubovi s radijusom od 5 mm za sprječavanje kršenja radijusa savijanja vlakana (zadovoljava IEC 60794-1-21).
  • Dizajn otvorenog utora na dnu za drenažu kabela i ventilaciju, smanjujući zadržavanje vlage.

Karakteristike proizvoda

Materijal Hladno valjani čelik (DX51D Z) ili nehrđajući čelik 304/316L
Površinska obrada Elektrostatičko premazivanje prahom, RAL 7035 ili RAL 9010; debljine 60-80μm
Opcije debljine 1,0 mm, 1,2 mm, 1,5 mm (ovisno o opterećenju ladice)
Kompatibilnost širine 100 mm do 600 mm, podesivo preko bočnih prirubnica
Visina 50 mm, 80 mm, 100 mm, 120 mm (odgovara visini bočne prečke ladice)
Raspon temperature -40°C do 85°C
Ocjena požara UL 94 V-0; indeks kisika ≥28% (plastične komponente nedostaju u potpuno čeličnoj verziji)
Način ugradnje Vijčano pričvršćivanje (M6x12 vijci) ili stezanje s opružnim maticama

Scenariji primjene

Kabelske police za podatkovni centar na krajnjim točkama gdje premosnici vlakana prelaze na police za opremu.
Telekom središnji uredi i glavni centri koji zahtijevaju zaštitu završetka za glavne optičke kabele.
Industrijska automatizirana okruženja s vibracijama, sprječavajući pomicanje krajeva kabela.
Kabelska usponska okna i građevinske razvodne točke gdje se police završavaju na prodorima u zidu.
Vanjska kućišta od vlakana i ulazne točke ormara (IP30 ocjena s pločom za uvodnicu nije obavezna).

Tehničke napomene i rješenja

Zahtjev za dopuštenjem za ugradnju

Održavajte razmak od najmanje 25 mm između krajnje čaše i susjednih zidova ili opreme. Ograničeni razmak može uzrokovati radijus savijanja vlakana ispod 40 mm za standardna SMF-28 vlakna. Koristite pomaknute završne šalice (pod kutom od 15 ili 30 stupnjeva) kada je prostor ograničen.

Kontinuitet uzemljenja

Završne čašice s obojenim površinama ne spajaju se automatski s uzemljenjem ladice. Postavite spojnice za uzemljenje ili zvjezdaste podloške između montažnih vijaka i ladice kako biste osigurali električni kontinuitet za uzemljenje sustava prema TIA-607-B.

Upravljanje vlagom u vanjskim posudama

Za vanjske prostore ili prostore za pranje, odaberite završne čaše s donjim otvorima za mokrenje (promjer 2 mm, razmak 50 mm). Bez odvodnje, kondenzacija se nakuplja i povećava uneseni gubitak u optičkim konektorima. Završne čašice s prorezima osiguravaju ventilaciju i smanjuju diferencijalni tlak.

Kompatibilnost s ljestvama za kabele u odnosu na perforirane police

Standardne završne čašice dizajnirane su za perforirane nosače kabela. Za nosače ljestvičastog tipa (prečke razmaknute na 250 mm ili 300 mm), upotrijebite proširene završne čašice prirubnice koje se preklapaju izvan zadnje prečke kako bi se spriječilo popuštanje kabela na krajnjoj točki.

Često postavljana pitanja

Može li se završna čašica naknadno ugraditi na postojeće instalirane ladice?
Da. Završna šalica klizi preko bočnih tračnica ladice bez uklanjanja kabela. Međutim, ako kabeli prelaze kraj ladice za više od 30 mm, potrebna je privremena potpora tijekom instalacije kako bi se spriječilo naprezanje vlakana.
Kolika je nosivost same završne čašice?
Završna šalica nije dizajnirana za nosivost. Maksimalna aksijalna sila 50 N (ekvivalentno 5 kg statičkog opterećenja) primijenjena na čeonu površinu. Za primjene izvlačenja ili zatezanja kabela koristite namjenska koljena za izvlačenje ili kutije za završetke.
Potrebne li su završnoj šalici brtve za zaštitu od prašine?
Standardna verzija nema brtvu. Za razinu zaštite IP4X naručite završne čašice s neoprenskom brtvom (debljine 2 mm) prethodno pričvršćenom na prirubnicu. Brtva se sabija kako bi zatvorila praznine između završne čaše i bočne prečke ladice.
Kako odrediti ispravnu veličinu završne čaše za postojeću ladicu?
Izmjerite unutarnju širinu između bočnih tračnica ladice (ne nominalnu širinu). Također izmjerite visinu bočne ograde. Oznaka završne čaše označava kompatibilnu seriju ladica, npr. "C100H80" odgovara ladici širine 100 mm x 80 mm visine.

Referentne informacije o naručivanju

Struktura broja dijela FEC-[širina u mm]-[visina u mm]-[šifra materijala]
Primjer FEC-300-100-SS304 (širina 300 mm, visina 100 mm, nehrđajući čelik 304)
Standardno pakiranje 10 komada po kartonu s uključenim vijcima za pričvršćivanje (M6x12, 4 po završnoj čašici)
Prilagođene opcije Žuti premaz u prahu (visoka vidljivost), prethodno izbušeni ulazi za kabel (promjer 20-50 mm), laserski ugravirana oznaka
Fizička svojstva
Vrsta Fiber kabelska polica/optička kabelska polica
Materijal Materijal vatrootporni PVC za ravne presjeke， vatrootporni ABS Za dodatnu opremu, materijal fleksibilne cijevi je PP. Materijal otporan na plamen s ocjenom UL94 FV-0
Površinska završna obrada

/

Raspon dimenzija

prilagodljiv je dostupan

Širina 120/240/300/360
Visina bočne ograde 100
Duljina 2000/3000/Prilagođeno
Debljina/promjer žice
Maks. Radno opterećenje
Pribor/srodni proizvodi
Značajke proizvoda

1. Zatvoreni dizajn, zaštitite optičke kabele od oštećenja.

2. Cjevovod od vlakana izrađen je od plastičnog materijala otpornog na plamen glatke površine i dobrog izgleda.

3. Nudi kontrolu radijusa savijanja i osigurava radijus vlakana ≧40 mm Pokretni izlazni komplet za kabel nije obavezan kako bi se zadovoljio sve veći zahtjev podatkovnog centra.

4. Dostupni su različiti načini postavljanja kao što su vješanje, podupiranje gornje ploče ormara ili povezivanje s drugim nosačem kabela.

Boja Žuta (pantone 123c)
Potražnja okoline Zatvoreni
Primjena Prikladno za širok raspon primjena, uključujući upravljanje optičkim kabelima, upravljanje energetskim kabelima.
  • Jeste li trgovačko poduzeće ili proizvođač?

    mi smo proizvođač, možemo sami izvoziti.

  • Koji su vaši uvjeti plaćanja?

    Prihvaćamo T/T, neopozivi L/C na viđenje. Za redovnu narudžbu preferiramo 30% unaprijed, 70% prije slanja.

  • Koliko vam traje vrijeme isporuke?

    Mi smo  proizvođač koji ima na zalihama normalne veličine. Obećavamo isporuku 25 dana nakon primitka depozita.

  • Nudite li besplatne uzorke?

    Da, možemo to učiniti, ali morate si priuštiti naknadu za prijevoz.
