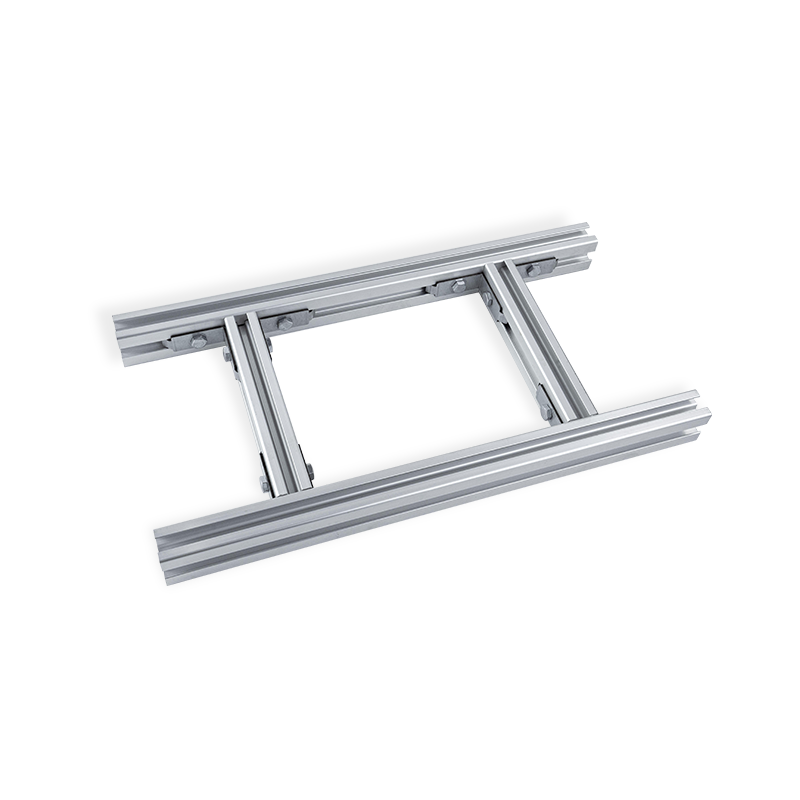

Aluminijski nosač kabela s otvorenim sustavom za vođenje kabela
pitati
Uvod u proizvod
Kabelski nosači od aluminijskog profila dizajnirani su za otvorene sustave upravljanja kabelima u podatkovnim centrima. Dobili su široko priznanje na tržištu zbog svoje male težine, visoke čvrstoće i jednostavnog održavanja. Upotreba visokokvalitetne aluminijske legure kao glavnog materijala osigurava da kabelski stalak ima nosivost i otpornost na koroziju, dok je smanjena ukupna težina za jednostavno rukovanje i instalaciju. Njegova je površina elektro-galvanizirana ili vruće pocinčana, s debljinom premaza od ≥12um odnosno >60um, pružajući otpornost na hrđu i koroziju. Ovaj tretman ne samo da produljuje radni vijek kabelskog nosača, već i povećava njegovu sposobnost da se odupre eroziji iz okoliša, osiguravajući dugotrajan i stabilan rad. Otvoreni dizajn nosača kabela čini polaganje kabela i održavanje praktičnijim. Korisnici mogu jednostavno provući kabele kroz stepenice nosača kabela kako bi postigli fleksibilan raspored ožičenja. U isto vrijeme, otvorena struktura također optimizira cirkulaciju zraka i poboljšava učinkovitost rasipanja topline podatkovnog centra.
OTVORENI SUSTAV · MENADŽMENT KABLOVA
Aluminijski nosač kabela s otvorenim sustavom za vođenje kabela
Modularna nosiva struktura za energetske, upravljačke i telekomunikacijske kabele. Dizajniran za visoku mehaničku čvrstoću i otpornost na koroziju u unutarnjim i vanjskim okruženjima.
Pregled proizvoda
Aluminijske ljestve za kabele s otvorenim sustavom sastoje se od dvije uzdužne bočne šine povezane prečkama u fiksnim razmacima, tvoreći strukturu tipa ljestava. Proizveden od ekstrudirane aluminijske legure 6063-T5 ili 6061-T6, ovaj sustav pruža laganu, ali krutu potporu za kabele. Otvoreni dizajn omogućuje hlađenje prirodnom konvekcijom, sprječava nakupljanje topline i pojednostavljuje dodavanje ili zamjenu kabela bez odspajanja postojećih vodova. Površinska obrada uključuje ili glodanje, anodizirano (8-12μm), ili poliestersko praškasto premazivanje (RAL boje). Standardni razmak prečki je 250 mm ili 300 mm, podesiv na zahtjev. Dijelovi ljestvi spajaju se preko spojeva ili spojnica, podupirući ravne tračnice, vodoravne zavoje, okomite unutarnje/vanjske zavoje i prijelaze uspona. Zadržavanje kabela može se poboljšati opcijskim klinovima, valjcima ili prekriti pregradama za odvajanje.
6063-T5 / 6061-T6 Vrste legura
250 i 300 mm Razmak prečki (standardni)
Do 6 m Duljina presjeka
IP20 - IP66 Zaštita sustava (s poklopcima)
Temeljne prednosti
Omjer težine i snage
Gustoća aluminija od 2,7 g/cm³ pruža 60% manju težinu od čeličnih alternativa uz zadržavanje nosivosti do 200 N/m po prečki (testirano prema IEC 61537).
Otpornost na koroziju
Sloj prirodnog oksida ili anodizirana završna obrada otporni su na vlagu, slani sprej (testirano >480 h ASTM B117) i kemijska sredstva. Prikladno za petrokemijska i pomorska okruženja.
Otvorena pristupačnost
Razmak prečki omogućuje kontrolu spuštanja kabela i vizualni pregled. Nije potreban alat za polaganje kabela ili preusmjeravanje duž putanje, smanjujući vrijeme instalacije za 30%.
Brza montaža
Uskočne spojne ploče i prethodno izbušene rupe smanjuju vijčane spojeve. U skladu sa standardom DIN EN 61537 za sustave ljestvičastih kabela.
Karakteristike proizvoda
| Materijal | Ekstrudirana aluminijska legura 6063-T5 / 6061-T6 (prilagodljiva 6005A) |
| Površinska obrada | Završna obrada, anodizirana (10 μm prozirna ili brončana), premaz u prahu RAL 9002 / RAL 7040 / RAL 1018 |
| Dimenzije bočne ograde (V x Š) | 50x30 mm | 80x40 mm | 100x45 mm | 120x50 mm (ostalo na upit) |
| Profil prečki | 20x12 mm trapezoidna ili 25x15 mm ravna šipka; protuklizni uzorak po izboru |
| Standardna duljina | 3000 mm, 4000 mm, 6000 mm |
| Razmak prečki | 250 mm (teški uvjeti), 300 mm (standardni uvjeti), 150 mm (za male kabele) |
| Klasa opterećenja (IEC 61537) | Klasa 60 / Klasa 120 / Klasa 180 (maksimalno raspodijeljeno opterećenje 1800 N/m) |
| Raspon temperature | -40°C do 120°C |
Scenariji primjene
Elektrane i trafostanice Podatkovni centri (usmjeravanje nadzemnih kabela) Objekti za pročišćavanje vode Rafinerije nafte i plina Poslovne visoke zgrade Mreže željezničke signalizacije Obnovljiva energija (solarne/vjetroelektrane) Sustavi za prtljagu i kontrolu u zračnoj luci
Tehničke napomene i rješenja
Ublažavanje elektromagnetskih smetnji (EMI).
Za osjetljive signalne kabele, postavite aluminijske ljestve s neprekinutim spojnim premosnicima. Upotrijebite spojene prečke za smanjenje impedancije petlje ispod 0,1 ohma po 10 m duljine, zadovoljavajući EMC direktivu 2014/30/EU.
Upravljanje toplinskom ekspanzijom
Aluminij se širi 23 x 10⁻⁶/K. Za nizove veće od 20 m, ugradite dilatacijske spojeve s razmakom od 15 mm na varijaciju od 10°C. Fiksna sidra postavljena svakih 6 m sprječavaju izvijanje.
Bimetalna zaštita od korozije
Prilikom spajanja aluminijskih ljestava na pocinčane čelične nosače, koristite izolacijske podloške ili pocinčane podloške s Dacromet premazom. Izbjegavajte izravan kontakt bakra i aluminija u vlažnim uvjetima.
Usklađenost s seizmikom i vibracijama
Sustavi ljestava s vijčanim spojnim pločama i opružnim stezaljkama izdržavaju seizmičko ubrzanje Zone 4 (0,4g). Za područja s visokim vibracijama koristite sigurnosne matice i antivibracijske nosače.
Često postavljana pitanja
Koja je razlika između ljestvi i polica za kabele?
Ljestve za kabele imaju otvorene prečke s razmakom (obično 250-300 mm) koji osiguravaju ventilaciju i minimalno skupljanje krhotina, idealno za teške kabele. Kabelska polica ima čvrsto ili perforirano dno, pogodno za kabele malog promjera. Ljestve smanjuju težinu i omogućuju lakše spuštanje.
Mogu li se aluminijske ljestve za kabele koristiti na otvorenom u obalnim okruženjima?
Da. Navedite anodiziranu završnu obradu (min. 15 μm) ili praškasti premaz s epoksi-poliesterskim hibridom. Za izravne morske zone prskanja, koristite 6063 aluminij s konverzionim premazom bez kromata plus jak poliesterski premaz testiran na 1000 h slanog spreja.
Kako izračunati nosivost za zadanu duljinu raspona?
Pogledajte tablice opterećenja u IEC 61537. Na primjer, bočna tračnica 100x45 mm s rasponom od 3 m i razmakom prečki od 250 mm podržava raspodijeljeno opterećenje od 1200 N/m. Povećajte gustoću prečki ili smanjite raspon za veća opterećenja. Posavjetujte se s tablicom otklona opterećenja proizvođača.
Je li dostupan pribor za pričvršćivanje kabela bez bušenja?
Da. Univerzalne kopče za sjedalo, zatvarači od opružnog čelika i trake na kuke i petlje pričvršćuju se izravno na prečke. Također, kabelske spone s uskočnim bazama pristaju na perforacije bočnih tračnica (unaprijed izbušene rupe svakih 50 mm).
Referentne informacije o naručivanju
| Kod broja dijela | ACL-[Visina tračnice]-[Razmak među prečkama]-[Kod završetka]-[Duljina cm] |
| Primjer | ACL-100-300-PC7035-400 → visina 100 mm, razmak prečki 300 mm, praškasti premaz RAL7035, duljina 4000 mm |
| Standardni pribor | Ploče za spajanje (par), vijci i opružne matice, premosnici za lijepljenje, završne kapice za bočne ograde |
| Mogućnosti prilagodbe | Nagnute prečke za odvodnju, hardver od nehrđajućeg čelika 316, unaprijed sastavljene spojnice, kanali za pričvršćene matice za brzu montažu |
*Svi tehnički podaci temeljeni su na ekstrudiranim aluminijskim profilima. Nosivosti provjerene u skladu s IEC 61537:2021. Ilustracije i specifikacije proizvoda podložne su tehničkim promjenama.
Fizička svojstva
| Vrsta | Kabelska polica za ožičenje | |
| Materijal | Materijal | Čelik、 Aluminij、ss304、ss316L |
| Površinska završna obrada | Prethodno galvanizirano 8 um/ elektro pocinčano （≥12 um） Vruće pocinčano（＞60um） Štrcano plastikom（＞60um） Power premaz Poliranje kiselim pranjem （opcija） | |
| Raspon dimenzija prilagodljiv je dostupan | Širina | |
| Visina bočne ograde | ||
| Duljina | ||
| Debljina/promjer žice | ||
| Maks. Radno opterećenje | Prema veličini | |
| Pribor/srodni proizvodi | ||
| Značajke proizvoda | ||
| Boja | Srebro ili drugo/Prema želji kupaca | |
| Potražnja okoline | ||
| Primjena | ||
-
Jeste li trgovačko poduzeće ili proizvođač?
mi smo proizvođač, možemo sami izvoziti.
-
Koji su vaši uvjeti plaćanja?
Prihvaćamo T/T, neopozivi L/C na viđenje. Za redovnu narudžbu preferiramo 30% unaprijed, 70% prije slanja.
-
Koliko vam traje vrijeme isporuke?
Mi smo proizvođač koji ima na zalihama normalne veličine. Obećavamo isporuku 25 dana nakon primitka depozita.
-
Nudite li besplatne uzorke?
Da, možemo to učiniti, ali morate si priuštiti naknadu za prijevoz.
