  • Sustav za pričvršćivanje čeličnih pločica u boji
  • Sustav za pričvršćivanje čeličnih pločica u boji
Uvod u proizvod

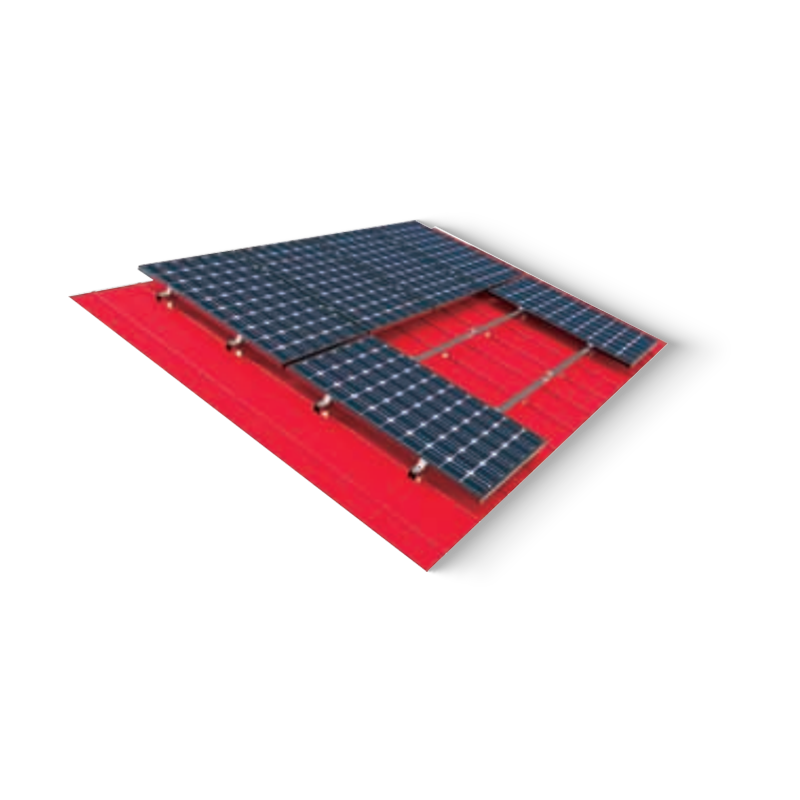

Fotonaponski sustav za montiranje na čelične pločice u boji uglavnom je prikladan za distribuirane krovne elektrane na čelične pločice u boji. Ovaj sustav koristi aluminij kao glavni materijal. Lagane je težine s malim opterećenjem na krovu.

Neprodorni · industrijski krov · trapezoidni / stojeći spoj
Sustav za montažu čeličnih pločica u boji
The Sustav za montažu čeličnih pločica u boji je specijalizirano konstrukcijsko rješenje dizajnirano za ugradnju fotonaponskih modula na industrijske i komercijalne krovove sastavljenih od profiliranih čeličnih limova. Ovaj sustav koristi prilagođene stezaljke i konfiguracije tračnica koje se izravno povezuju s rebrima čeličnih ploča u boji, eliminirajući ili smanjujući potrebu za probijanjem krova. Izrađen primarno od ekstrudirane aluminijske legure (AL6005-T5) i nehrđajućeg čelika (SUS304) pričvrsnih elemenata, sklop za montažu pruža mehaničku vezu koja uzima u obzir toplinsko širenje i zahtjeve za opterećenje vjetrom. Njegova modularna arhitektura podržava i portretnu i pejzažnu orijentaciju modula, prilagođavajući se različitim geometrijama rebara uključujući trapezoidne, valovite i profile sa stojećim šavovima.
01
Strukturni integritet
Koristi neprobojne stezaljke za stojeće spojeve ili trapezoidne nosače zabrtvljene EPDM-om za održavanje vodonepropusnog sloja postojeće krovne konstrukcije.
02
Trajnost materijala
Anodizirani aluminij pruža otpornost na atmosfersku koroziju i izloženost industrijskim kemikalijama, produžujući radni vijek solarnog niza.
03
Raspodjela opterećenja
Projektiran za raspodjelu statičkih i dinamičkih opterećenja PV modula preko primarnih krovnih greda, sprječavajući lokaliziranu deformaciju čeličnih ploča.
04
Brzina instalacije
Unaprijed sastavljene komponente i specijalizirane matice tračnica smanjuju vrijeme rada na licu mjesta i mehaničku složenost.
Osnovni materijal Anodizirani aluminij AL6005-T5
Materijal pričvršćivača Nehrđajući čelik SUS304
Vrste krovova Trapezoidni / valoviti / stojeći šav
Opterećenje vjetrom Do 60 m/s
Opterećenje snijegom Do 1,4 kN/m²
Kut nagiba Paralelno ili podešavanje od 5° – 15°
Karakteristike proizvoda
Tehnički parametar Detalj specifikacije
Osnovni materijal Anodizirani aluminij AL6005-T5
Materijal pričvršćivača Nehrđajući čelik SUS304
Primjenjiva vrsta krova Trapezoidan, valoviti, stojeći šav
Kapacitet opterećenja vjetrom Do 60 m/s
Kapacitet opterećenja snijegom Do 1,4 kN/m²
Kut nagiba Paralelno s krovom ili podešavanje od 5° - 15°
Primarni scenariji primjene
Industrijsko skladištenje – velika krovna PV postrojenja u logističkim centrima i proizvodnim pogonima koja koriste profilirane čelične ploče.
Poljoprivredni objekti – Solarna integracija na čelične staje za stoku i jedinice za skladištenje žitarica.
Komercijalni maloprodajni centri – Nadogradnja postojećih trgovačkih kompleksa s metalnim krovom za proizvodnju obnovljive energije.
Pregled prije ugradnje
  • Provjera podloge: Potvrdite debljinu i vrstu materijala čelične pločice u boji kako biste osigurali odgovarajuću čvrstoću izvlačenja za samorezne vijke ili trenje stezaljki.
  • Lokacija grede: Odredite i označite točan položaj podkrovnih greda kako biste osigurali da su svi strukturalni pričvrsni elementi usidreni u nosivi okvir.
Operativne smjernice
  • Primjena brtvila: Za sustave koji zahtijevaju krovni prodor, moraju se koristiti visokokvalitetne EPDM brtve ili butil gumena traka kako bi se spriječio prodor vlage.
  • Specifikacije zakretnog momenta: Svi vijci od nehrđajućeg čelika moraju biti zategnuti na inženjerske vrijednosti zakretnog momenta (obično 15-20 N·m) kako bi se spriječilo labavljenje pod cikličkim vibracijama vjetra.
  • Uvjeti skladištenja: Komponente pohranjene u suhom, prozračenom okruženju; izbjegavajte izravan kontakt s cementom ili kiselim materijalima kako biste spriječili galvansku koroziju prije ugradnje.
Fizička svojstva
Vrsta Fotonaponski stentovi
Materijal Materijal Aluminijska legura
Površinska završna obrada

/

Raspon dimenzija

prilagodljiv je dostupan

Širina Prilagodljiv je dostupan
Visina bočne ograde
Duljina
Debljina/promjer žice
Maks. Radno opterećenje
Pribor/srodni proizvodi
Značajke proizvoda

1. Mala težina

2. Jednostavna instalacija

3. Visoki troškovi izvedbe

Boja

Projektirani tlak vjetra: 0,55 KN/㎡

Projektirani tlak snijega: 0,5 KN/㎡

Vijek trajanja: 30 godina

Potražnja okoline
Primjena Boja steel tile roof
  • Jeste li trgovačko poduzeće ili proizvođač?

    mi smo proizvođač, možemo sami izvoziti.

  • Koji su vaši uvjeti plaćanja?

    Prihvaćamo T/T, neopozivi L/C na viđenje. Za redovnu narudžbu preferiramo 30% unaprijed, 70% prije slanja.

  • Koliko vam traje vrijeme isporuke?

    Mi smo  proizvođač koji ima na zalihama normalne veličine. Obećavamo isporuku 25 dana nakon primitka depozita.

  • Nudite li besplatne uzorke?

    Da, možemo to učiniti, ali morate si priuštiti naknadu za prijevoz.
