Pregled proizvoda

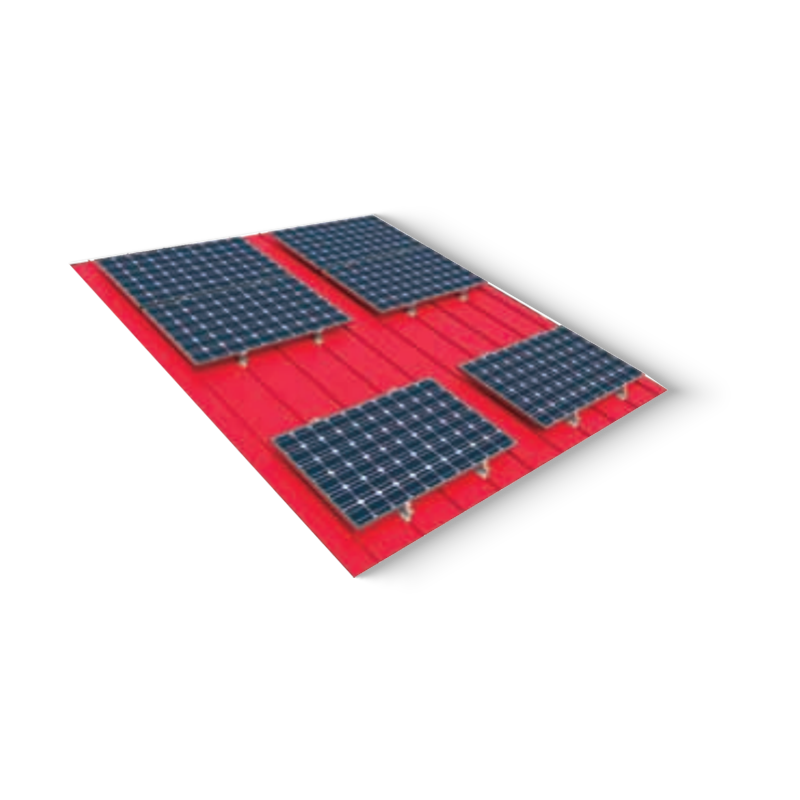

Sustav za montažu čeličnih pločica u boji bez grede dizajniran je za pričvršćivanje opreme izravno na stojeće spojeve ili trapezoidna rebra profiliranih čeličnih ploča. Sustav se sastoji od baze stezaljke od aluminija ili pocinčanog čelika, nosača podesive visine i gornje šine ili stezaljke modula. Uklanja potrebu za poprečnim gredama, smanjujući troškove materijala i vrijeme ugradnje. Stezni mehanizam koristi T-vijak i neoprensku podlogu za pričvršćivanje nosača bez probijanja krovne membrane, čuvajući cjelovitost od vremenskih uvjeta. Prijenos opterećenja događa se kroz rebra lima na podkonstrukciju. Standardna kompatibilnost uključuje profile kao što su LSY-32/1000, YX25-210-840 i trapezoidne ploče s rebrima visine od 25 mm do 75 mm. Sustav za montažu može podržati fotonaponske panele, nosače kabela ili laka mehanička tijela na metalnim krovovima s kutovima nagiba između 5° i 45°.

≤45° Raspon nagiba krova
25-75 mm Kompatibilna visina rebra
M8 / M10 Veličina steznog vijka
EN 1991-1-4 Projektiranje opterećenja vjetrom
Temeljne prednosti

Uklanjanje greda

Smanjuje sekundarnu čeličnu strukturu za 35-50% u usporedbi s tradicionalnim gredama tračnica. Montažni nosači pričvršćuju se izravno na rebra krovnog lima, smanjujući troškove materijala i težinu tereta.

Vodootporan integritet

Dizajn stezaljke koristi EPDM ili silikonsku podlogu za brtvljenje točke pričvršćivanja. Bez prodora u krov smanjuje potencijalno curenje. Ispitana na vodonepropusnost od 600 Pa u dinamičkim uvjetima.

Podesiva visina i nagib

Integrirani klizni mehanizam omogućuje okomito podešavanje do 40 mm i kut nagiba 0-15 stupnjeva kako bi se kompenzirale nepravilnosti krova ili solarna orijentacija.

Materijali otporni na koroziju

Stezaljke od aluminija 6063-T5 (anodizirani AA15) ili HDG čelika (prevlaka Z600). Priključci od nehrđajućeg čelika A2-70 uključeni su za sprječavanje kontakta s različitim metalima.

Karakteristike proizvoda
Mogućnosti materijala Ekstrudirani aluminij 6063-T5 (anodizirani 12-15μm) / vruće pocinčani čelik S250GD Z (275-600g/m²)
Tip stezaljke Bočna stezaljka, srednja stezaljka, krajnja stezaljka za trapezoidni lim; univerzalna stezaljka za šavne krovove sa stojećim šavovima
Kompatibilnost rebra Trapezoidni (visina 25-75 mm, korak 150-350 mm); valoviti (tip R32, R45); sinusoidni profili
Nosivost Krajnja vlačna čvrstoća: stezaljka 2,5 kN po nosaču; proračunsko opterećenje: 1,2 kN okomito / 0,8 kN vodoravno
Specifikacija pričvršćivača šesterokutni vijci od nehrđajućeg čelika A2-70 ili A4-80; predmontirana opružna podloška i ravna podloška
Raspon temperature -40°C do 110°C (EPDM brtva održava elastičnost)
Klasifikacija požara Nezapaljivo, klasa A prema ASTM E84, aluminijske komponente
Certifikati ISO 9001:2015; IEC 62852 (sila stezanja); TUV testiran na podizanje vjetra
Scenariji primjene
Industrijska skladišta s trapezoidnim čeličnim limovima u boji – izravno pričvršćivanje krovnih solarnih polja (PV sustavi povezani s mrežom).
Poljoprivredne građevine (farme peradi, skladišta za žitarice) – montaža ventilatora, rasvjetnih nosača ili sitne opreme bez rešetke.
Komercijalni metalni krovovi (nadstrešnice za automobile, logistički centri) – potporne police za kabele ili niskoprofilne staze.
Projekti rekonstrukcije na postojećim čeličnim krovovima – rješenje za povećanje opterećenja bez mijenjanja primarne strukture.
Rashladni sustavi i HVAC vodovi postavljeni na valovitu metalnu oblogu.
Tehničke napomene i rješenja

Otpornost na podizanje vjetra

Za krovne zone s velikim usisavanjem, koristite dodatne stezaljke za zaključavanje i povećajte gustoću stezanja na 4 po kvadratnom metru. Provjerite silu izvlačenja pomoću testa povlačenja na licu mjesta prema ASTM E1512 (minimalno 600 N po stezaljci).

Toplinsko kretanje čeličnih limova

Obojeni čelik se širi pod toplinskim ciklusima. Upotrijebite rupe za nosače s prorezima s tarnim jastučićima koji dopuštaju mikro klizanje do 3 mm kako biste izbjegli zamor pričvršćivača. Nemojte pretjerano zatezati više od 15 Nm zakretnog momenta na vijcima M8.

Kontakt različitog metala

Aluminijski nosači u kontaktu s pocinčanim čeličnim krovnim pločama zahtijevaju najlonske izolatore ili nevodljive brtve za sprječavanje galvanske korozije. Nanesite bitumensku traku ako se izolator ne koristi.

Provjera integriteta pečata

Nakon ugradnje provjerite jesu li EPDM umetci ravnomjerno kompresirani. Razmaci veći od 1,5 mm ukazuju na nepravilno postavljanje i mogu uzrokovati ulazak vode. Ponovno zategnite nakon 2 tjedna.

Često postavljana pitanja
P1 Je li sustav bez greda prikladan za sve trapezoidne metalne krovove?
Kompatibilnost ovisi o visini i razmaku rebara. Standardne stezaljke odgovaraju visini rebara 25-75 mm i širini vrha 25-45 mm. Za prilagođene profile (suočna rebra, uska rebra), upotrijebite adaptere čeljusti specifične za profil ili posebno strojno izrađene stezne umetke.
Q2 Zahtijeva li sustav montaže strukturnu provjeru krova?
Da. Krovni lim mora podnijeti dodatna točkasta opterećenja. Navedite izračun opterećenja na temelju debljine lima (minimalno 0,5 mm čelika), geometrije rebra i raspona između primarnih greda. Montažni sustav prenosi opterećenje na rebra lima; provjerite čvrstoću rebra kod proizvođača.
Q3 Može li se sustav koristiti za ugradnju solarnih panela bez uzemljenja?
NEC 250 zahtijeva spajanje. Koristite stezaljke za uzemljenje ili unaprijed instalirane zube za uzemljenje u stezaljkama za uspostavljanje električnog kontinuiteta preko nosača i krovnog okvira. Anodizirana površina je nevodljiva; uklonite premaz na mjestima spajanja ili koristite zvjezdaste podloške.
Q4 Koje je održavanje potrebno tijekom vremena?
Provjerite zakretni moment stezaljke jednom godišnje (preporučeno 12-14 Nm za M8). Zamijenite dotrajale EPDM jastučiće svakih 8-10 godina. Provjerite znakove korozije u obalnim područjima; prema potrebi nanesite zaštitni sprej.
Referentne informacije o naručivanju

Shema numeriranja dijelova

NPCS-[šifra visine rebra]-[šifra materijala]-[stil stezaljke]
Primjer: NPCS-50-AL-SC → visina rebra 50 mm, aluminijska legura, bočna stezaljka za trapezoidni lim

  • Šifre visine rebra: 35, 50, 65, 75
  • Materijal: AL (anodizirani) / GS (pocinčani čelik)
  • Stil: SC (bočna stezaljka), MC (srednja stezaljka), EC (krajnja stezaljka)

Standardne komponente kompleta

  • Gornja stezaljka i donja stezaljka (odgovarajući par)
  • M8x40 vijak od nehrđajućeg čelika najlonska matica
  • EPDM gumena podloga (2 mm debljine, prethodno izrezana)
  • Set plosnate podloške i opružne podloške
  • Adapter za instalacijski moment ključ (opcionalno)

Pakiranje: 50 kompleta po kutiji vodič za instalaciju

* Vrijednosti opterećenja temeljene na statičkom ispitivanju prema UL 2703 i EN 1991. Inženjering na terenu preporučuje se za prilagodbe specifične za zonu snijega/vjetra. Svi proizvodi zadovoljavaju RoHS zahtjeve.
